Промысловое оборудование для контроля коррозии


Моникор-3

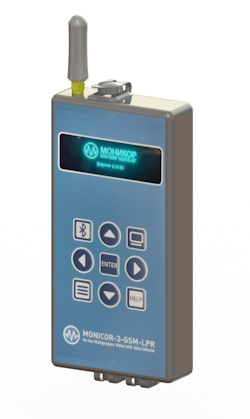

Индикатор скорости коррозии «MОНИКОР-3-GSM-LPR».
«MОНИКОР-3-GSM-LPR» предназначен для удаленных измерений скорости коррозии в режиме on-line по беспроводной технологии, может также использоваться как лабораторный прибор с накопителем информации. Прибор имеет повышенную точность измерения за счет применения прецизионного 24 битного АЦП, оснащен улучшенной системой компенсации омического сопротивления рабочих сред, а также новым алгоритмом измерений электрохимических ячеек с длительным периодом стабилизации, что значительно повышает точность замера в коррозионных средах, где имеются условия для создания отложений на поверхности металла. Кроме скорости коррозии прибор позволяет оценивать электропроводность рабочих сред в мкСм/см. Прибор комплектуется блоком питания, SD-картой (1-4 Гб) для записи измеряемых данных, программным обеспечением для приема данных на компьютер с SD карты, программным обеспечением «Web-Моnicor» для создания собственного Вебсервера, позволяющего организовать работу прибора в режиме on-line по каналам сети GSM (GPRS). При работе совместно с контроллером БДКУ-УДР-Моникор-GSM индикатор может использоваться для регулирования расхода реагента в зависимости от скорости коррозии по датчику LPR. В приборе предустановленны настройки основных операторами GSM, при необходимости бесплатно вводятся любые другие. Перепрошивка прибора осуществляется автоматически при его запуске с новым файлом прошивки, записанным на SD карту. При установке программ, покупателям оказываются технические консультации по телефону и по каналам Интернета. подробнее...


БДКУ-УДР-МОНИКОР-GSM

«БДКУ-УДР-МОНИКОР-GSM»
Контроллер «БДКУ-УДР-МОНИКОР-GSM» совместно с программным обеспечением «Web-Моникор» предназначен для дистанционного управления подачей и контролем реагента через сеть Интернет. При использовании коррозиметров «МОНИКОР-3-GSM-LRP» устройство позволяет автоматизировать процесс подачи реагента, увязав его с показаниями скорости коррозии. Для работы оборудования требуется сеть GSM. Оборудование монтируется в дополнение или взамен блока управления дозаторной установки. Возможно применение устройства без возможности управления работой БРХ, в этом случае система контроля и передачи полностью автономна от БРХ, достаточно подключить микрорасходомер в линию подачи реагента.


подробнее...

Устройство для установки узлов контроля коррозии типа Моникор-Зонд
Устройство для установки узлов контроля и врезки в трубопровод предназначено для:
  • проведения врезок в трубопровод под давлением;
  • установки, экспозиции и извлечения гравиметрических образцов-свидетелей, образцов-субстратов для микробиологических исследований, пробоотборников, датчиков для электрохимических коррозионных исследований;
  • определения агрессивности сред;
  • определения эффективности применяемых мер защиты.
Обустройство контрольных точек производится на действующем оборудовании без остановки технологических процессов. Рабочее давление в трубопроводе - до 40 атм.
подробнее...

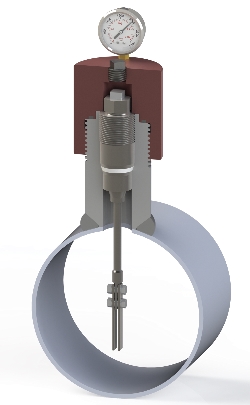

Узлы контроля коррозии для систем ППД (до 250 атм.)

Узлы контроля коррозии для систем ППД (до 250 атм.)
В 2002 году разработаны и апробированы на опытно-промысловых испытаниях в ОАО "Оренбургенефть" узлы контроля коррозии для водоводов высокого давления, работающие по методу LPR. Узлы устанавливаются с остановкой трубопровода. В конструкции узлов контроля предусмотрена система защиты от короткого замыкания сульфидами железа. Узлы по желанию заказчика комплектуются коррозиметрами Моникор-2 (для работы в режиме автономной записи скоростей коррозии) или Моникор-1 (для проведения единичных замеров). При давлении до 25 атм. узлы данной конструкции могут применяться при высоких температурах. подробнее...


подробнее...

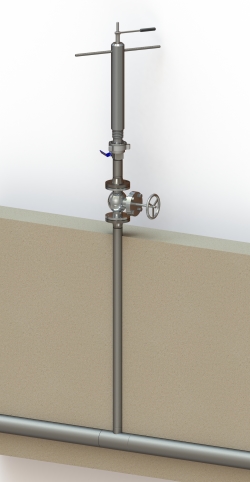

Устройство для врезки в трубопровод "Моникор-СВ-СТ" для заглубленных трубопроводов
Устройство для холодной врезки в трубопровод марки «Моникор-СВ-СТ», предназначено для проведения операций сверления заглубленных в землю трубопроводов без остановки процесса перекачки. Максимальная глубина залегания трубопровода, на которой производилась холодная врезка составляет 4 м (Правая часть Приобского месторождения «Юганскнефтегаз»). подробнее...


подробнее...

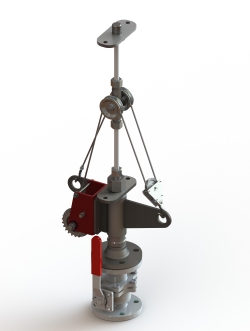

Узлы контроля со стационарным узлом доступа «Моникор - УКК-СТ» (для устройства полиспаст)
Узел контроля коррозии со стационарным узлом доступа (шаровый кран DN-25 ... 150 мм, RN-40 ... 160 кг / см2) марки «Моникор-УКК-СТ» изготавливается в соответствии с согласованной с заказчиком длиной штока, который имеет возможность вертикального перемещения и фиксации (с помощью шпилек) на любом уровне поперечного сечения трубопровода. Фиксация стержня обеспечивается также цанговым зажимом. Узлы могут быть изготовлены как в гравиметрическом исполнении с дисковыми или цилиндрическими образцами, так и в виде датчиков LPR. подробнее...


подробнее...

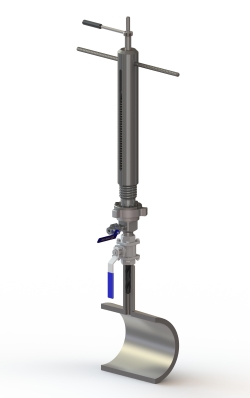

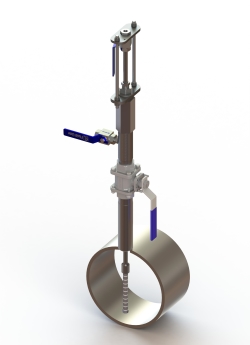

Узлы контроля со стационарным узлом доступа "Моникор - УКК-СТ" (для устройства ретрактор)
Узел контроля со стационарным узлом доступа (шаровой кран Ду-25...32 мм, Ру-40...160 кг/см2) марки "Моникор - УКК-СТ" имеет возможность вертикального перемещения и фиксации штока с образцами (электродами) на любом уровне сечения внутри трубы. Фиксация штока обеспечивается цанговым зажимом. Узлы контроля коррозии могут изготавливаться, как в гравиметрическом исполнении с дисковыми или кольцевыми образцами, так и в виде датчиков LPR подробнее...


подробнее...

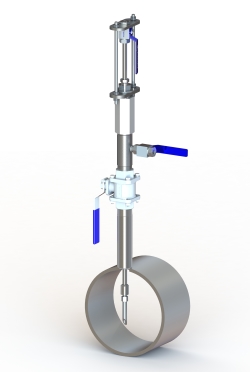

Узел ввода реагентов «Моникор-УВР-СТ»
Узел ввода реагентов (УВР) модели «Моникор-УВР-СТ» предназначен для ввода жидких химических реагентов в поток жидкости или газа при давлении рабочей среды до 10,0 МПа.
Узел ввода реагентов устанавливается на действующий трубопровод через шаровой кран с муфтовым соединением Ду 25 или 32 мм.
Узел применяется для ввода реагентов с использованием систем дозирования, например, БРХ, УДЭ, УДР, УДПХ или дозировочных насосов, способных обеспечить постоянный перепад давления. подробнее...


подробнее...

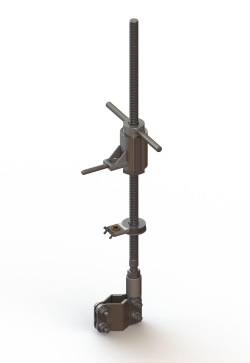

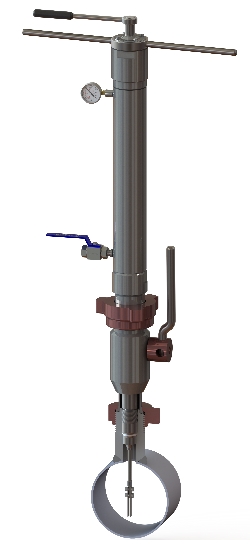

Устройство (Ретрактор) модели «Моникор-Р-СТ-100»
Устройство (Ретрактор) модели «Моникор-Р-СТ-100» предназначено для установки и извлечения различных датчиков (гравиметрический, LPR, ER) для коррозионных исследований с длиной штока не более 1000 мм (возможно исполнение до 1500 мм). Устройство монтируется на трубопроводы и оборудование через систему: приварной штуцер - шаровой кран - лубрикатор.
Устройство позволяет производить подъем и спуск датчиков без остановки процесса перекачки среды при давлении до 10 МПа (возможно исполнение до 16 МПа). подробнее...


подробнее...

«Моникор-Р-СТ-250»
Устройство (Ретрактор) «Моникор-Р-СТ-250», работающее с запорной арматурой, предназначено для установки и извлечения различных датчиков (гравиметрический, LPR, ER) для коррозионных исследований, использующих систему приварной штуцер – уплотняемая пробка, которая уплотняется в штуцере за счет ее поджатия внешними винтами с конусом, находящимися в штуцере.
Устройство позволяет производить установку и извлечение пробки с датчиком без остановки процесса перекачки при давлении до 25 МПа. подробнее...


подробнее...

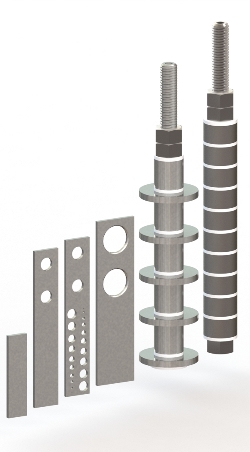

«Моникор-УКК-Р-250-Гр»
Узел контроли коррозии марки «Моникор-УКК-Р-250-Гр» предназначен для контроля коррозии трубопроводов и оборудования, работающих под давлением до 25 МПа, гравиметрическим методом (плоские, цилиндрические и дисковые образцы). В состав узла входит приварной корпус , крышка корпуса, универсальная пробка и крепежные и уплотнительные элементы. подробнее...


подробнее...

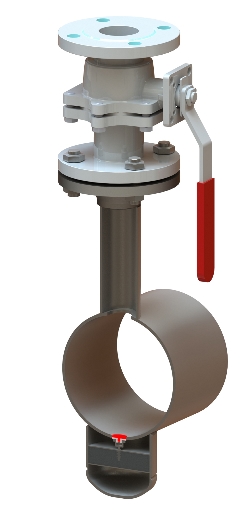

Устройство "Моникор - УКК - НО" для контроля коррозии нижней образующей трубопровода
Устройство контроля коррозии модели "Моникор-УКК-НО" предназначено для установки и экспозиции образца-свидетеля на внутренней поверхности заглубленных трубопроводов по нижней образующей, с целью определения канавочной коррозии и оценки агрессивности перекачиваемых рабочих сред. Особенностью контроля коррозии с помощью этого Устройства является монтаж образца - свидетеля заподлицо с нижней образующей с поверхности земли без остановки технологических процесс перекачки продукции. подробнее...


подробнее...

Мобильная трубопроводная система
Мобильная трубопроводная система, предназначена для оперативного развертывания наземного трубопровода на местности преимущественно без средств механизации и обеспечения перекачки рабочих сред в качестве альтернативы металлическим трубопроводам. Так же МТС применяется для строительства временных трубопроводов различного назначения, например, при ремонте выкидных линий скважин, опрессовке других трубопроводов, строительства байпасного участка и т.п.
Основным элементом Мобильной трубопроводной системы является сборно-разборный трубопровод с различными фитингами, фланцами, и крепежом, соответствующий по условному давлению и диаметру, заявленным в наименовании характеристикам. Вспомогательным элементом Мобильной трубопроводной система является блок контейнер для хранения и перевозки всего необходимого для развертывания трубопровода на местности, ложементы для хранения и перевозки трубных секций или катушка для хранения труб. МТС выпускается по ТУ 22.21.29-007-77850157-2018. подробнее...

Cтендовое и лабораторное испытательное оборудование и материалы


подробнее...

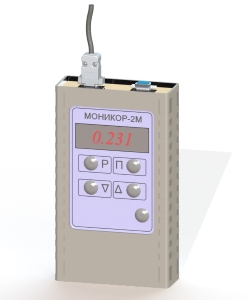

Индикатор скорости коррозии Моникор 2
Индикатор скорости коррозии "Моникор-2" - модель микропроцессорного 4-х канального коррозиметра. Кроме функции, свойственных Моникору-1, обладает возможностью хранить в памяти более 15 тыс. измерений и производить при измерениях компенсацию омической составляющей рабочей среды. По техническим характеристикам этот прибор превосходит импортные образцы аналогичной техники: cм сравнение показателей. "Моникор-2" может подключаться к промысловому датчику и производить измерения в автономном режиме, что позволяет выявлять отклонения в коррозионной агрессивности среды и защитной способности ингибиторов коррозии в течение всего периода автономной работы. Для промысловой комплектации прибор оснащается герметичным металлическим контейнером. подробнее...


подробнее...

Стендовая установка для испытания ингибиторов коррозии гравиметрическим и электрохимическим методами по ТУ 4215-006-77850157-2010 марки «Моникор-стенд-1»
Пилотная установка для испытания ингибиторов коррозии позволяет наиболее точно определить скорость коррозии в промысловых условиях при сравнительном анализе ингибиторов коррозии и бактерицидов или отработке технологий защиты. Установка проста в обслуживании и надежна в работе. подробнее...


подробнее...

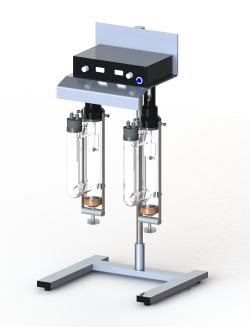

Магнитный привод для испытаний по ГОСТ 9.506-87
Магнитный привод предназначен для создания потока жидкости в U-образной циркуляционной ячейке и герметизации испытательной ячейки при оценке эффективности защитного действия ингибиторов коррозии по ГОСТ 9.506-87. Комплект оснащается дополнительно датчиком для электрохимических испытаний. подробнее...


подробнее...

Ячейка U-образная для испытаний по ГОСТ 9.506-87 (модель "Моникор-ЯЧУ")
Ячейка циркуляционная U-образная применяется совместно с герметичным приводом при оценке эффективности защитного действия ингибиторов коррозии по ГОСТ 9.506-87 подробнее...


подробнее...

Ячейка цилиндрическая лабораторная по ТУ 4215-005-77850157-2010 (модель "Моникор-ЯЧЦ")
Ячейка цилиндрическая лабораторная для коррозионных испытаний применяется в наиболее простых испытаниях для оценки защитного действия ингибиторов методом измерения линейного поляризационного сопротивления подробнее...


Биологические среды

Биологические среды
Стерильные питательные среды (Постгейта) применяются для контроля численности сульфатвосстанавливающих бактерий (СВБ), являющихся в некоторых случаях одной из главных причин коррозии. Суть метода - последовательные, кратные 10 разведения испытуемой среды в нескольких флаконах, содержащих тестовые среды. Количество "потемневших" сред указывает на порядок содержания количества СВБ. Среды поставляются во флаконах по 10 мл. подробнее...


подробнее...

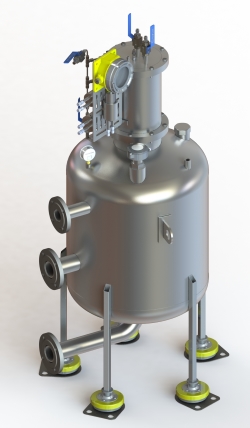

Автоматизированная стендовая установка для испытания ингибиторов коррозии гравиметрическим и электрохимическим методами марки "Моникор-стенд-А"
Стендовая установка "Моникор-Стенд-А" предназначена для проведения коррозионно-метрических испытаний ингибиторов коррозии и образцов различных металлов в водной среде с автоматически поддерживаемых в течении всего эксперимента и наиболее важных с точки зрения коррозии параметрах рабочей среды: температура и скорость потока, содержание в нем углекислого газа, сероводорода, кислорода. Вспомогательными контролируемыми параметрами являются: уровни жидкости и давления в емкостях. Стендовая установка работает под управлением ПО, разработанного на базе SCADA-системы IGSS фирмы Schneider Electric. В режиме реального времени записываются и отображаются на экране компьютера: скорость коррозии по методу LPR, скорость коррозии по методу CMAS, величина рН, содержание коррозионно-агрессивных газов. Также в процессе испытания определяется скорость коррозии плоских образцов по потере массы. Контроллер стенда имеет возможность подключения новых датчиков, имеющих выход по току или RS-485 по протоколу MODBUS RTU. подробнее...


подробнее...

«Моникор-Автоклав-200-200»
Реактор высокого давления «Моникор-Автоклав-200-200» (автоклав), предназначен для проведения коррозионных исследований при определенной коррозионной агрессивности рабочих сред и эффективности реагентов для защиты от коррозии гравиметрическим методом и методом LPR при давлении до 20,0 Мпа и температуре до 200°С с перемешиванием среды. Реактор можно использовать для проведения химических реакций и иных целей, если при этом соблюдаются диапазоны по температуре и давлению. подробнее...


подробнее...

«Моникор-Автоклав-40»
Реактор высокого давления «Моникор-Автоклав-40» (автоклав), предназначен для проведения коррозионных исследований при определенной коррозионной агрессивности рабочих сред и эффективности реагентов для защиты от коррозии гравиметрическим методом при давлении до 4,0 МПа с перемешиванием среды. Реактор можно использовать для проведения химических реакций и иных целей, если при этом соблюдаются диапазоны по температуре и давлению. подробнее...


подробнее...

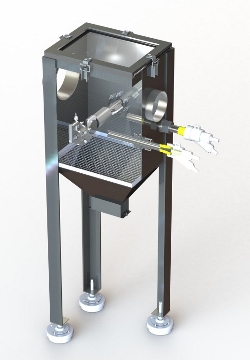

Лабораторный стенд для изучения эрозии
Стендовая установка для изучения эрозии позволяет решать следующие задачи
  1. Определение влияния на износ материала:угла атаки частиц, фактической скорости потока частиц, их фракционного состава, твердости. В качестве материалов -мишеней могут выступать различные марки сталей, неметалические материалы, в т,ч, лакокрасочные покрытия,
  2. Верификация полученных результатов на элементах трубопроводов
  3. Определение устойчивости материалов к эрозионному износу, в т,ч, с примесью влаги в потоке газа,
подробнее...
